Selbstzentrierende Spannscheibe für Aufnahme mit Spannfuttern (50 mm bzw. 100 mm Spannzange)
Diese Spannscheiben werden in Verbindung mit einem herkömmlichen Spannfutter und einer Spannzange verwendet (nicht im Lieferumfang enthalten). Die Spannscheiben LSC-300 und LSC-400 passen in eine 50 mm Spannzange, die Spannscheibe LSC-500 passt in gängige 130 mm Spannzangen.

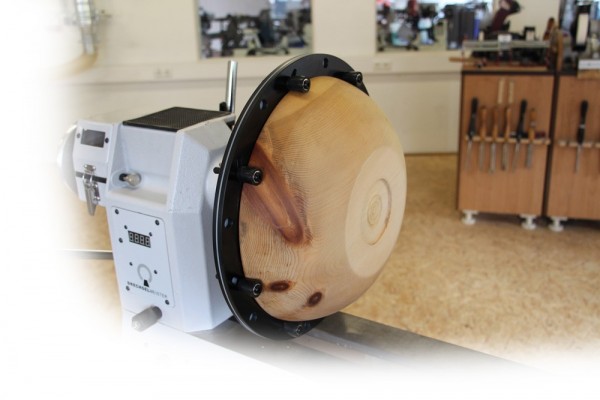

Die Spannscheiben werden im Spannfutter geklemmt und können mittels Verstellmechanismus auf die jeweilige Werkstückgröße angepasst werden. Die Haltepins passen sich sehr gut dem Werkstückradius an (siehe Bilder).
Ideal für kleine Nacharbeiten und vorsichtiges Entfernen des Rezesses an einem bereits fertiggestellten Werkstück. Nicht geeignet zum Bearbeiten oder Drechseln von "rohen" Werkstücken! Max. Drehgeschwindigkeit 500 U/min!
Lieferung ohne Spannfutter und Spannzange!
Technische Daten LSC-300:
Durchmesser ca. 300 mm
Geeignet für Spitzenhöhen ab 150 mm
Spannbereiche:* Expandierend ca. 150-280 mm; Klemmend ca. 100-250 mm
Durchmesser der Aufnahmescheibe ca. 58 mm
Für Spannzangentype 50 mm
Gewicht ca. 2 kg
Technische Daten LSC-400:
Durchmesser ca. 400 mm
Geeignet für Spitzenhöhen ab 200 mm
Spannbereiche:* Expandierend ca. 150-380 mm; Klemmend ca. 100-350 mm
Durchmesser der Aufnahmescheibe ca. 58 mm
Für Spannzangentype 50 mm
Gewicht ca. 3 kg
Technische Daten LSC-500:
Durchmesser ca. 500 mm
Geeignet für Spitzenhöhen ab 250 mm
Spannbereiche:* Expandierend ca. 200-480 mm; Klemmend ca. 160-450 mm
Durchmesser der Aufnahmescheibe ca. 110 mm
Für Spannzangentype 130 mm (100 mm)**
Gewicht ca. 6 kg
Lieferung ohne Spannfutter und Spannzange! *Abhängig vom benutzten Spannfutter & Spannzange. Vor allem für expandierendes Klemmen ist eine geeignete Form des Werkstückes Voraussetzung! ** 130 mm Spannzange in Verbindung mit TEKNATOOL SuperNOVA2 und TITAN Spannfutter möglich. 100 mm Spannzange nur in Verbindung mit TEKNATOOL NOVA TITAN Spannfutter möglich. Für andere Spannfutter-Fabrikate gilt: Bitte messen Sie im Zweifelsfall den Spannbereich Ihrer Spannzange nach.
