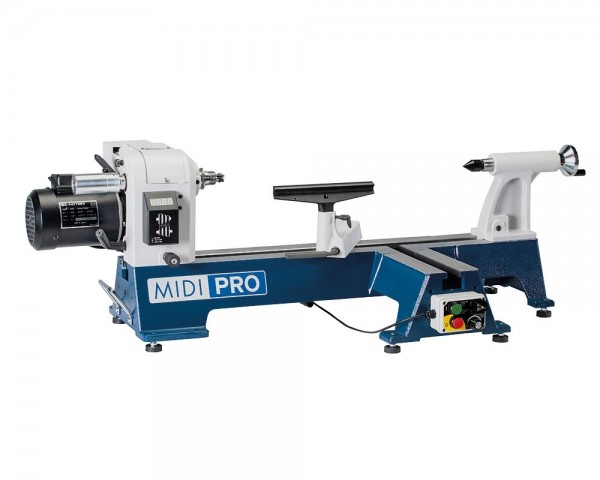

DRECHSELMEISTER MIDI PRO inkl. Zubehör

MIDI PRO: Tischdrechselbank – neu gedacht.
Mit dem dreh- und verschiebbaren Spindelstock und den vielen weiteren Vorteilen richtet sich diese Drechselbank an erfahrene Anwender mit hohem Anspruch, aber auch an Einsteiger, die von Beginn an mit einer hochwertigen und funktionellen Drechselbank der neuesten Generation arbeiten möchten.
Besondere Beachtung lag bei der Konstruktion darauf, eine extrem stabile und vielseitig verwendbare, aber dennoch Platz sparende Tischdrechselbank zu bauen. So hat das massive Bankbett eine Auflagebreite von 30 (!) cm bei kompakten 80 cm Bankbettlänge.

Ausstattung und Highlights der MIDI PRO Tisch-Drechselmaschine:

Bankbett:

• Besonders massive Gussausführung für beste Dämpfung und das Verhindern von Vibrationen
• Extra breite Auflagefläche von 30 cm für stabilen Stand (viele herkömmliche Tischbänke haben nur 15 – 20 cm)
• Dennoch kompakte Abmessung von nur 80 cm Bankbettlänge
• Frontöffnung am Bankbett, für die Montage eines(optional erhältlichen) Zusatzbettes
• „Parkposition“ für den Reitstock, das Handauflagen-Unterteil kann über die Frontöffnung nach vorne rausgezogen werden
• Aufnahmebohrungen für die Montage eines Zusatzbettes links und rechts am Bankbett vorhanden, somit kann die Spitzenweite auf Wunsch schrittweise verlängert werden (z.B. Spitzenweite 910 mm gesamt bei Verwendung von 2 Stk. Zusatzbetten)
• Optional ist ein Schnellwechsel-System erhältlich, um das Zusatzbett an den verschiedenen Aufnahmepunkten schnell und unkompliziert zu montieren
• Inkl. Tragegriffe

Neuartiges Pinolen-Schnellwechselsystem!

Optional ist eine ER25 Reitstock-Bohrpinole mit 100 mm Pinolenweg für die Aufnahme von hochwertigen und präzisen ER25 Spannzangen lieferbar.

Erläuterungen zum ER25 Bohrpinolen-System:

Das Pinolen-Schnellwechselsystem am Reitstock der MIDI 2 und MIDI PRO ermöglicht es, eine Bohrpinole mit hochwertigem ER25 Spannzangen-System einzusetzen. Somit können Bohrer direkt und präzise in die jeweils passende ER25 Spannzange eingespannt werden, ohne Verwendung eines separaten Bohrfutters bzw. ohne Verlust von Spitzenweite beim Bohren.
ER25 Spannzangen sind äußerst präzise und sowohl in der Holzbearbeitung als vor allem auch in der Metallbearbeitung seit Jahren bewährt.
Die Trapezgewinde-Spindel für die Pinolenverstellung bei den MIDI 2 und MIDI PRO Maschinen sorgt für leichtgängigen und schnellen Vortrieb, was dem System zusätzlich zu Gute kommt.
Da die ER25 Bohrpinole ausschließlich für den Zweck des Bohrens in den Reitstock eingesetzt wird und nicht im normalen Betrieb der Maschine verwendet wird, gibt es kein Risiko einer Beschädigung des Feingewindes für die ER25 Spannmutter!

Neuartig ist die Frontöffnung am Bankbett, an welche ein kurzes, optional erhältliches Zusatzbett montiert werden kann.
Damit steht diese Tischbank außergewöhnlich stabil und ermöglicht die komfortable Bearbeitung von größeren und unwuchten Werkstücken, aber natürlich auch ein ergonomisches Arbeiten an kleinen Werkstücken wie Dosen, kleinen Vasen usw.
Besonderheit: Das Handauflagenunterteil (inkl. Handauflage) wird über die Frontöffnung im Bankbett ganz einfach nach vorne auf das optionale Zusatzbett rausgeschoben. (Kein Entfernen des Reitstockes bzw. rausziehen/einfädeln des Handauflagenunterteils notwendig!)

Technische Daten:

• Spitzenhöhe ca. 178 mm (Drehdurchmesser 355 mm über dem Bett)
• Spitzenweite ca. 450 mm (erweiterbar!)
• Geschwindigkeiten: 60 – 1.000 / 150 – 1.900 / 350 – 3.700 U/min
• Spindelanschluss M33 x 3,5 (Konus MK2) mit ASR-(Euro-)Ablaufsicherungsnut
• Reitstock mit Wechselpinole MK2 100 mm
• Motor 1 PS (230 V)
• Vorwärts-/Rückwärtslauf
• Vierzackmitnehmer und Mitlaufkörner MK2
• Messerauflage 250 mm (Zapfen 25,4 mm)
• Planscheibe 80 mm
• Gewicht ca. 65 kg

Inklusive:

• Spindelstock, Reitstock und Bankbett aus Grauguss
• Vierzackmitnehmer MK2
• Mitlaufkörner MK2
• Messerauflage 250 mm (Zapfen 25,4 mm)
• Planscheibe 80 mm
• Reitstock mit MK2 Pinole 100 mm (mit Schnellwechselsystem)
• Tragegriffe
• 24-Schritt-Teileinrichtung
• Bewegliche, magnetische Schaltereinheit
• Digitale Geschwindigkeitsanzeige
• Vorwärts-/Rückwärtslauf

Verfügbares Zubehör für diese Tischdrechselbank:

• Zusatzbett 230 mm: kurze Version, ideal zur Spitzenweitenverlängerung, z.B. beim Bohren und vor allem für die Montage an der Frontöffnung des Bankbettes der MIDI PRO für optimalen Stand (Art. DDBV230PRO)
• Schnellwechselsystem "EASY" für MIDI PRO für schnelleren Positionswechsel des Zusatzbettes 230 mm (Art. DDMIDIPRO-AS)
• Bohrpinole ER25 mit 100 mm Pinolenweg und Aufnahme für ER25 Spannzangen (Art. DDMIDI-PINER25)
