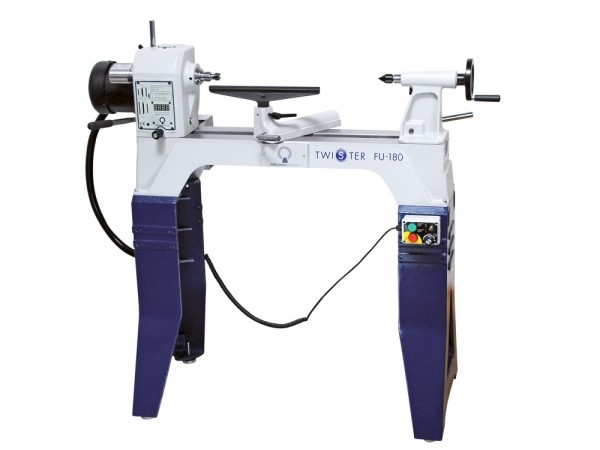

Drechselbank TWISTER FU-180
inkl. MwSt. zzgl. Versandkosten
Versandfertig in ca.1-9 Werktagen
- Artikel-Nr.: 750163700
Die kompakte Drechselbank mit schwenk- und verschiebbarem Spindelstock!
Ausgestattet mit einem starken 1,5 PS Motor und FU (Frequenzumrichter) bietet diese Maschine die perfekten Eigenschaften, um Werkstücke in verschiedensten Größen zu drechseln.
Die Variante als Standmaschine ist mit den selben massiven Gussbeinen ausgestattet, wie die größere TWISTER FU-200 und STRATOS FU-230. Dies sorgt für eine sehr gute Standfestigkeit beim Bearbeiten größerer und unwuchter Werkstücke.
Die Highlights der TWISTER FU-180:
- Für diese kompakte Maschinenklasse hohes Gewicht und Stabilität dank der massiven Graugusskonstruktion und der schweren Gussbeine
- Drehbarer und über das gesamte Bankbett verschiebbarer Spindelstock
- Starker 1,5 PS Motor mit Frequenzumrichter mit großem Drehzahlbereich in 2 Riemenstufen
- Exakt fluchtende Spitzen, inklusive Doppelkonus zum schnellen und zeitsparenden Ausrichten beim Längsholzdrechseln
- Mehrere Aufnahmepunkte für das optionale Zusatzbett, somit ist es verwendbar als Bettverlängerung und Außendrehvorrichtung
- Die stirnseitige Aufnahmebohrung am Bankbett (hinter der magnetischen Abdeckplatte) ermöglicht ein komfortables Bearbeiten auch von größeren und unwuchten Werkstücken bei gedrehtem Spindelstock
- Spindelanschluss M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut
- Mobile Bedienbox mit Magnetfunktion, somit individuell an der Maschinen anbringbar
- Inklusive Hauptschalter und Schalter für Vorwärts-/Rückwärtslauf
- Gussbeine mit massiven Stellfüßen mit M20 Gewinde
Technische Daten:
- Spitzenhöhe 180 mm
- Drehdurchmesser über dem Bett 358 mm (mit optionaler Außendrehvorrichtung auch mehr – Werkstück abhängig!)
- Spitzenweite 560 mm (erweiterbar!)
- Spindelanschluss M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut*
- Spindel- und Reitstock Konus MK2
- Drehzahlen (2 Riemenstufen): 50 – 1.230 U/min und 150 – 3.700 U/min
- Pinolenweg 70 mm (mit Skala)
- Motor 1,5 PS (230 V)
- Gesamtbreite 1.345 mm
- Gewicht Standversion 144 kg
* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!
(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“ der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)
Grundausstattung:
- Spindelstock, Reitstock und Bankbett aus massivem Grauguss
- Bei Standversion: Schwere Gussbeine wie sonst nur bei höherpreisigen Maschinen
- Frequenzumrichter (FU) ermöglicht stufenlose Verstellung der Geschwindigkeit über 2 Riemenstufen
- Spindelstock schwenk- und verschiebbar
- Mobile Bedienbox mit Magnetfunktion
- 24-Schritt-Teileinrichtung
- Handauflagenoberteil 350 mm (Zapfen 25,4 mm)
- Vierzackmitnehmer MK2
- Mitlaufkörner MK2
- Planscheibe 80 mm
- Doppelkonus
- Motor mit Vor- und Rückwärtslauf
- Hauptschalter
- Vorbereitet für optionale Bettverlängerung / Außendrehvorrichtung
