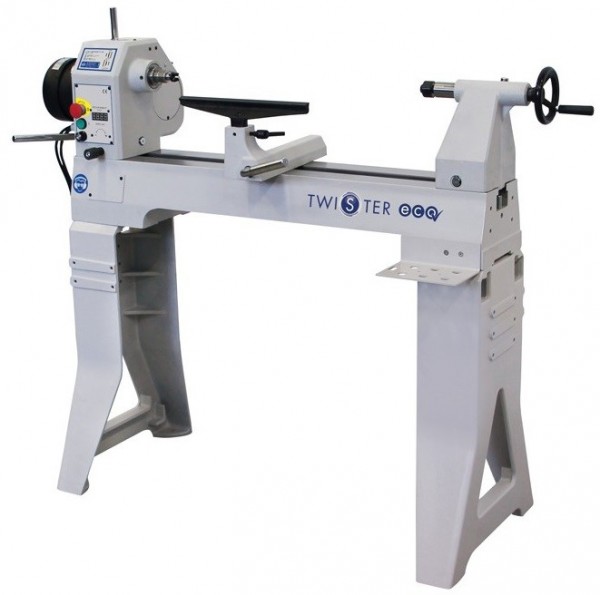

Drechselbank TWISTER ECO
inkl. MwSt. zzgl. Versandkosten
Versandfertig in ca.1-9 Werktagen
- Artikel-Nr.: 750163500
Die Twister ECO+ bietet überzeugende Eckdaten zu einem extrem guten Preis-Leistungsverhältnis! Dank des kräftigen Motors mit Frequenzumrichter und dem dreh- und verschiebbaren Spindelstock lassen sich auch größere Drechselarbeiten sehr gut und sicher umsetzen.
ASR-(Euro-)Ablaufsicherungssystem bereits integriert:
Die TWISTER ECO+ ist mit einer Spindel der neuesten Generation ausgestattet. An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Ablaufsicherungsnut für das ASR-(Euro-)Sicherungssystem.
Diese ermöglicht mittels eines separat erhältlichen Klemmringes die Fixierung und somit Sicherung gegen Ablaufen von separat erhältlichem Zubehör (z.B. passende Spannfutter, Planscheiben usw.).
Einige Highlights der TWISTER ECO+:
- Die TWISTER ECO+ bietet alle wichtigen Vorteile, die eine qualitativ hochwertige und vielseitige Drechselbank haben soll – und das bei einem top Preis-Leistungsverhältnis
- Hohes Gewicht, da komplett aus Grauguss gefertigt (Spindelstock, Reitstock, Bankbett, Handauflagenunterteil und Unterbau)
- Schwenk- UND verschiebbarer Spindelstock (über die gesamte Maschinenbettlänge!)
- Starker Motor mit 2 PS, sowie Frequenzumrichter für optimale Kraftentfaltung auch bei niedrigen Drehzahlen bei der Bearbeitung von größeren oder unwuchten Werkstücken
- Besonders großer Drehzahlbereich (in 2 Riemenstufen), für die Bearbeitung von kleinsten bis großen Werkstücken
- Vorwärts- und Rückwärtslauf
- Massives und stabiles Handaufl agen-Unterteil für beste Stabilität beim Arbeiten mit der Handauflage
- Einzigartig bei DRECHSELMEISTER: 6 Aufnahmepunkte für die Montage eines (optional erhältlichen) Zusatzbettes, welches als Bettverlängerung oder Außendrehvorrichtung verwendet werden kann
- Massiver Reitstock mit 100 mm Pinole (mit Skala)
- Sehr massive Gussbeine (bei Standversion) mit massiven Stellfüßen (mit M20 Gewinde)
- Große Spitzenhöhe von 200 mm, welche bereits über dem Bankbett die Bearbeitung von Werkstücken mit 395 mm Durchmesser ermöglicht
- Durchmesser von bis zu 700 mm können bei montierter Außendrehvorrichtung (Zusatzbett) bearbeitet werden
Technische Daten:
- Spitzenhöhe 200 mm
- Drehdurchmesser 395 mm (mit optionaler Außendrehvorrichtung entsprechend mehr)
- Spitzenweite 720 mm (erweiterbar)
- Spindelanschluss M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut*
- Spindel- und Reitstock Konus MK2
- Drehzahlen (2 Riemenstufen): 60 - 1.350 und 180 - 3.750 U/min
- Motor mit Vor- und Rückwärtslauf
- Pinolenweg Reitstock 100 mm
- Motor 2 PS (Anschluss 230 V) mit Frequenzumrichter
- Gewicht Standversion (inkl. Gussbeine) 165 kg
* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!
(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“ der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)
Grundausstattung:
- Vierzackmitnehmer MK2
- Mitlaufkörner MK2
- Handauflagenoberteil 350 mm (Zapfen 25,4 mm)
- Schwenkbarer und verschiebbarer Spindelstock
- Vorbereitet für optionales Zusatzbett (Bettverlängerung / Außendrehständer)
- Halter für Bedienwerkzeug
- Massive Gussbeine
- Alle Maschinenteile in Lackierung TELEGRAU4
