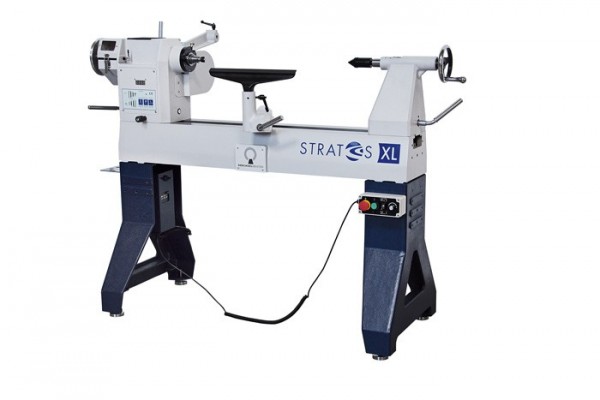

Drechselmaschine Stratos XL

Die neue STRATOS XL vereint hohes Gewicht, Stabilität und Kraft mit Präzision und  Bedienfreundlichkeit. Ziel war die Entwicklung einer äußerst massiven,  stabilen und laufruhigen Maschine, die dank ihrer Vielseitigkeit sowohl Anfängern, als auch fortgeschrittenen und professionellen Drechslern unzählige Möglichkeiten in der Werkstückgestaltung bietet.
Die Maschine ist für das Drechseln von großen, schweren Werkstücken gleichermaßen bestens geeignet, wie für das Schreibgeräte-, Miniatur- und Längsholzdrechseln.

Einige Highlights der STRATOS XL:

• Hohes  Gewicht und Laufruhe dank schwerer Gusskonstruktion (Bankbett, Spindelstock, Reitstock, Unterbau und Handauflagenunterteil aus Grauguss)
• Viel Kraft in allen „Lebenslagen“ dank starkem 3 PS Motor und Frequenzumrichter
• Exakt fluchtende Spitzen (inkl. Doppelkonus für schnelles, Zeit sparendes Ausrichten)
• Große Drehzahlbereiche auf allen 3 Spindelstufen, wobei der überwiegende Teil der Arbeiten auf der mittleren Stufe (also ohne Umlegen des Riemens) erledigt werden kann
• 7 (!) Aufnahmepunkte für die optional erhältliche kombinierte Außendrehvorrichtung/Bettverlängerung 500 mm;
• Aufnahmebohrungen links bzw. rechts am Bankbett
• Stirnseitig am Bankbett (für ergonomisches Arbeiten und noch mehr Laufruhe bzw. nochmals mehr Spitzenhöhe)
• Jeweils stirnseitig und seitlich an den Gussbeinen
• Reitstockpinolenweg 150 mm (mit Pinolenskala und elektronischer Maßanzeige zusätzlich!)
• Große Spitzenhöhe von 280 mm standard (bei Montage der Bettverlängerung und Handauflage mittig (stirnseitig) am Bankbett 50 mm  Spitzenhöhe zusätzlich! (330 mm)
• Dank dem dreh- und verschiebbaren Spindelstock sind Drehdurchmesser bis 1.000 mm möglich

Einzigartig in dieser Maschinenklasse:
Optional ist eine Bettverlängerung 500 mm erhältlich, welche auch als Außendrehvorrichtung verwendbar ist. 7 (!) Aufnahmepunkte garantieren extreme Vielseitigkeit und Anpassungsmöglichkeiten je nach Platzgegebenheit in der Werkstatt.

Der Abstützfuß und die Verlängerung für die Handauflage garantieren optimale Stabilität, auch beim Bearbeiten von großen Werkstückdurchmessern.

Grundausstattung:

• Bankbett, Unterbau, Spindel- sowie Reitstock aus massivem Grauguss
• Vierzackmitnehmer MK2
• Mitlaufkörner MK2
• Stufenlos einstellbare Geschwindigkeit über Frequenzumrichter und 3 Riemenstufen
• 24 – Schritt Teileinrichtung
• Handauflagenoberteil 400 mm (mit 30 mm Schaft)
• Planscheibe 150 mm
• Vorbereitet für die optional erhältliche Bettverlängerung / Außendrehvorrichtung (an 7  Positionen montierbar!)
• Schwenkbarer und verschiebbarer Spindelstock
• Motor mit Vor- und Rückwärtslauf
• Aufnahmehalterung mit Bohrung (für Zubehör, z.B. Absaughaube)
• Halter für Bedienwerkzeug
• Mobile Bedienbox mit Magnetfunktion
• Handrad aus Stahl

Technische Daten:

• Spitzenhöhe 280 mm
• Drehdurchmesser über dem Bett: 550 mm
  (mit optionaler Außendrehvorrichtung bis zu 1.000 mm!)
• Spitzenweite ca. 750 mm (erweiterbar!)
• Spindelanschluss M33 x 3,5
• Spindel und Reitstock Konus MK2
• Frequenzumrichter
  Stufe 1 = 60 – 1.200 U/min
  Stufe 2 = 100 – 2.200 U/min
  Stufe 3 = 150 – 3.700 U/min

• Pinolenweg 150 mm (Mit Skala und elektronischer Anzeige)
• Motor 3 PS (Anschluss 230 V)
• Gewicht ca. 320 kg
